Modelová konštrukcia – dĺžka cca 10 metrov:

• Základným predpokladom je, aby boli sadenice vysadené v rovnom riadku. Ako model zvolíme konštrukciu s dĺžkou okolo 10 m. Variabilne si môže každý následne prepočítať a navrhnúť konštrukciu na dĺžku podľa vlastnej potreby.
• Rovnako ako pri konštrukcií pre révu vinnú je potrebné umiestniť dva krajové stĺpiky a medzi nich radové. Na dĺžku 10 m stačí jeden radový stĺpik do stredu medzi stĺpiky krajové.
• Krajové stĺpiky je potrebné ukotviť do zeme pomocou kotevného lana a kotvy.
• Drôt ťaháme ako dvojdrôtie v dvoch či troch radoch. Začneme vo výške 50 cm nad zemou, druhé dvojdrôtie vo výške 90-100 cm a tretie 150-160 cm. Je možné použiť drôt BAYCO o priemere 2,5 mm. Na konštrukciu 10 m ho budeme potrebovať približne 70 m.
• Maliny či ostružiny rastú bujne, a preto sa používajú na stĺpiky rozperky drôtu, ktoré dvojdrôtie rozšíri a vytvoria väčší priestor pre zelenú masu rastliny.
• Pre menej bujné odrody stačí dát rozperky na radový stĺpik. Drôt upevníte na stĺpiky a napnete ho pomocou spon VIT-S.
• Pre bujné odrody je možné dať rozperky nielen na radové stĺpiky, ale i na krajové, a to nasledovne: vo výške 50 cm rozperka šírky 60 cm, v ostatných dvoch radoch rozperka šírky 80 cm. Pre upevnenie kovovej rozperky na stĺpik sa použije strmeň pre rozperku.
• Pokiaľ sa dáva rozperka i na koncové stĺpiky, je potrebné na koniec drôtu nasunúť spojku GRIPPLE, drôt otočiť okolo rozperky a potom koniec drôtu zasunúť do druhého otvoru spojky GRIPPLE a utiahnuť.

Materiálový rozpočet na 10 metrovú konštrukciu s tromi dvojdrôtiami a rozperkami iba na radovom stĺpiku:

Stĺpik radový (OSL 50/40 2500 mm)	1 ks
Stĺpik krajový (OSL 60/40 2750 Plus)	2 ks
Kotva zatĺkacia(Kotva 800/16)alebo kotva zavŕtavacia(Kotva 800/110) podľa typu pôdy	2 ks
Kotevné lanko (GPAK PLUS M, dĺžka 4,0 m)	2 ks
Drôt na dvojdrôtie plastový drôt Bayco XV500 s priemerom 2,50 mm balenie 100 m (kód 82266-100​) Pre väčšie konštrukcie je možné použiť drôt BEZINAL priemer 2,5 mm	70 m
Gripple VIT-S	6 ks
Rozperka drôtu Heftfix 400 mm na radový stĺpik	3 ks
Kľúč k uvoľňovaniu spojok GRIPPLE	1 ks



Materiálový rozpočet na 10 metrovú konštrukciu s tromi dvojdrôtiami a rozperkami na krajových i radovom stĺpiku:



Stĺpik radový (OSL 50/40 2500 mm)	1 ks
Stĺpik krajový (OSL 60/40 2750 Plus)	2 ks
Kotva zatĺkacia (Kotva 800/16) alebo kotva zavŕtavacia (Kotva 800/110)  podľa typu pôdy	2 ks
Kotevné lanko (GPAK PLUS M, dĺžka 4,0 m)	2 ks
Drôt na dvojdrôtie plastový drôt Bayco XV500 o priemere 2,50 mm balenie 100 m (kód 82266-100) Pre väčšie konštrukcie je možné použiť drôt BEZINAL priemer 2,5 mm	70 m
Rozperka drôtu 60 cm	3 ks
Rozperka drôtu 80 cm	6 ks
Strmeň pre rozperku drôtu	9 ks
GRIPLLE spojka stredná (kód GPM-BB)	18 ks

Konštrukciu je možné doplniť o rôzne prvky na ochranu drôtu:

Ochrana drôtu proti odretiu

Plastová krytka háčika pre ochranu drôtu

Ku konštrukcií môžete rovno zakúpiť i sieť na ochranu plodov pred hmyzom a vtákmi.

Odporúčané nástroje:

• Palice na zatlčenie oceľových stĺpikov do zeme
• Hranol alebo nádstavec na ochranu hornej časti oceľových stĺpikov pri zatĺkaní
• Obyčajná rúrka alebo tyč (dlhá cca 1 meter) na pomoc pri zavŕtávaní kotvy do zeme
• Kliešte (kombinačky) pre zastrihnutie drôtov a tiež pre pomoc so samotným napínaním drôtov

Na ochranu hornej časti stĺpikov pri zatĺkaní použite nástavec alebo aspoň drevený hranol.

---

Oceľové stĺpiky

• Prečo práve oceľové? V skratke - sú odolné voči korózii, sú ľahké (kto by sa už dnes chcel ťahať s 40 kg betónovými stĺpmi?), Oproti drevu nepodliehajú hnilobe ani plesniam, a veľkým bonusom je, že majú predpripravené všetky otvory a háčiky pre natiahnutie drôtov a ukotvenie konštrukcie.
• Vzájomná vzdialenosť nami dodávaných stĺpikov môže byť až 6,0 m. Pre desaťmetrovú konštrukciu teda budeme potrebovať stĺpiky celkom tri. Dva stĺpiky zosilnené na kraj (krajové) a jeden stĺpik doprostred (stredový).
• Stĺpiky krajové je odporúčané zatĺcť do zeme pod uhlom cca 70% a stĺpik stredový samozrejme kolmo k zemi - ako ukazuje obrázok. Hĺbka inštalácie stredového stĺpika by mala byť okolo 60 - 70 cm, stĺpik krajový zatlčte do krajiny cca 70 - 80 cm.

---

Kotvy

• Kotva slúži na upevnenie opornej konštrukcie k zemi a zaistenie jej stability. Kotiev existuje niekoľko typov. Pre Vašu malú konštrukciu však bude vhodná kotva zavŕtávacia s dĺžkou 800 mm a tanierikom o veľkosti 110 mm.
• Pre zavŕtanie kotvy nepotrebujete nič iné, len obyčajnú trúbku, ktorú prevlečiete horným uchom kotvy a pomocou otáčania a mierneho tlaku kotvu do pôdy zavŕte.
• Ak je terén na vašej záhrade tvrdý či silne kamenistý, neostane Vám nič iné, len namiesto zavŕtania vykopať dieru, kotvu do nej usadiť, zahrnúť zeminou a riadne utlačiť.
• Kotva by mala byť od päty krajového stĺpika vzdialená zhruba 1,0 - 1,5 m.

---

Kotevné laná

Kotva by ako fixačný bod nebola nič platná, ak by sme k nej nenapojili krajové stĺpiky. Ku prepojeniu krajového stĺpika a kotvy slúži šikovný set oceľového lanka so všetkými potrebnými spojkami. Lanko jednoducho pretiahnete horným otvorom v krajovom stĺpiku, prevlečiete cez ucho kotvy a prevlečiete opäť otvorom v oceľovom stĺpiku - tentoraz však už v spodnej časti stĺpika a zafixuje sa priloženou spojkou GP1.





Videoukáža inštalácie kotevného lana GPAK PLUS M

---

Dvojdrôtie

• Aby bola výsledná listová stena vzhľadná a funkčná, doporučujeme natiahnuť tri dvojdrôtia. Dvojdrôtie podrží mladé letorosty vo vnútri konštrukcie a nedovolí im padať k zemi. Pre dvojdrôtie sa využívajú háčiky rozmiestené po bokoch stĺpikov.
• Začneme vo výške 50 cm nad zemou, druhé dvojdrôtie vo výške 90-100 cm a tretie 150-160 cm. Je možné použiť drôt BAYCO s priemerom 2,5 mm. Na 10 m konštrukciu  budeme potrebovať približne 70 m.
• Rovnako pri dvojdrôti sa snažte vyhýbať uzlovaniu a radšej využité čisté riešenie v podobe spojok GRIPPLE VIT-S.
• Spojky Gripple VIT-S nie je nutné inštalovať na obidva konce stĺpikov. Na jedno dvojdrôtie použite dve spojky na jednom koncovom stĺpiku, pri stĺpiku na druhej strane konštrukcie drôt jednoducho obtočíte okolo stĺpika a osadíte do háčika.



---

Ukážka inštalácie spony VIT-S (možnosť na drevené i oceľové stĺpiky)

Rozperky drôtu

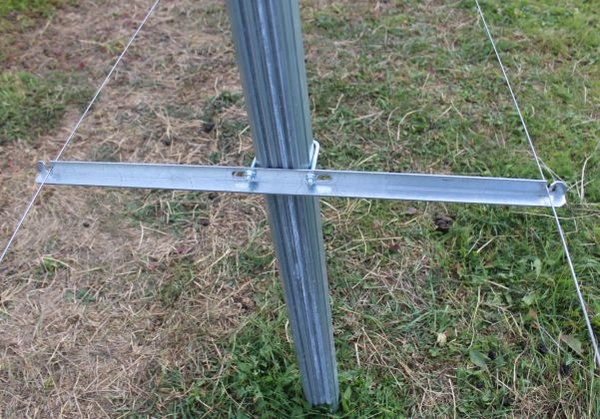

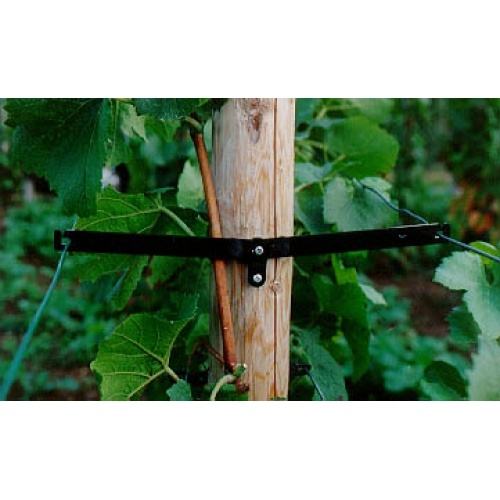

• Pre menej bujné odrody stačí dať rozperky na radový stĺpik. Plastové rozperky sa jednoducho prispôsobia stĺpiku. Kovové rozperky sa na stĺpik pripevnia pomocou strmeňa.
• Pre bujné odrody je možné dať rozperky nie len na radové stĺpiky, ale  i na krajové, a to následovne: vo výške 50 cm rozperka šírky 60 cm, v ostatných dvoch radoch rozperka šírky 80 cm. Pre upevnenie rozperky na stĺpik sa použije strmeň pre rozperku.

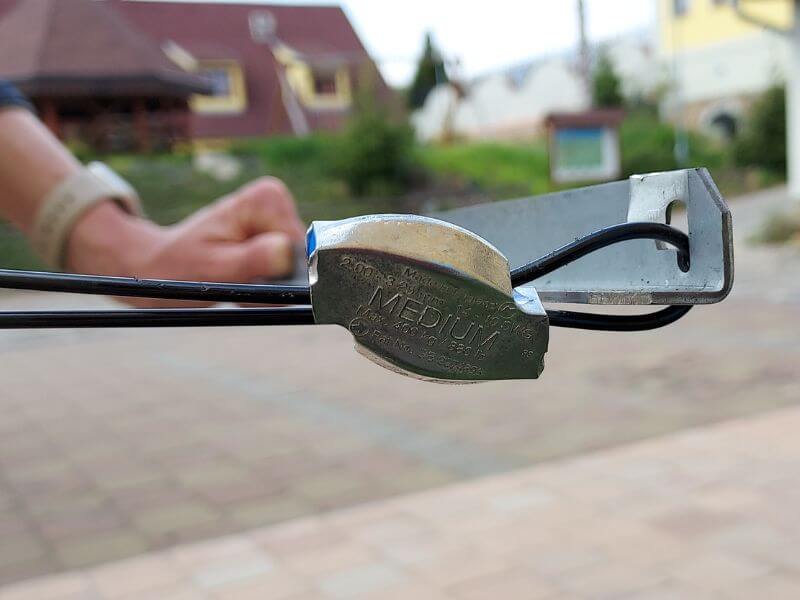

• Pokiaľ sa dáva rozperka i na koncové stĺpiky, je potrebné na koniec drôtu nasadiť spojku GRIPPLE, drôt otočiť okolo rozperky a potom koniec drôtu zasunúť do druhého otvoru spojky GRIPPLE a utiahnuť.

Pred finále sa ešte ubezpečte, či sú drôty a kotevné laná dostatočne napnuté. U VIT-S stočte vyčnievajúce konce drôtu do spätných kanálikov (zabránite tak nechcenému popichaniu sa o trčiace drôty). Teraz máte vybudovanú plne funkčnú opornú konštrukciu.
